立式磨粉机凭借精密研磨,生产量较大等优点，成为需求企业的，更是目前国内磨粉机行业中利用最多的机型之一。今天，桂林鸿程小编就带大家来详细了解下立式磨粉机的结构。

　　一、立式磨粉机支座

　　铸焊接构，带基础架和基础螺栓及减速机底板。整体铸造的曲臂摆动轴承座，与焊接结构的支架焊接而成。两个气体进口的风管及风环与支架采用螺栓连接并焊接在一起。在一侧气体入口下设有粗料卸料口，用于将立磨机磨粉时从喷气环落下的粗粉排出，排料口处帖耐磨衬板。

　　二、立式磨粉机筒体

　　钢板焊接结构，有耐磨内衬。在四个侧面开孔供耐磨件的快速更换及辊子外移。在曲臂通道处，采用可调整的双层盖板进行密封。设有两个对称布置的人孔门，以便进入立式磨粉机内观察和检修。磨机体上部有用于与选粉机连接的发兰。立式磨粉机底部现场组装时焊接于磨机支架上。

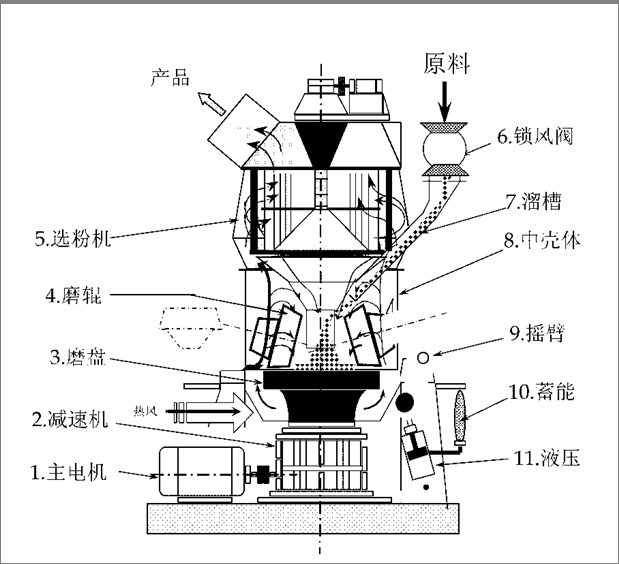

　　立式磨粉机结构图

　　三、立式磨粉机磨盘

　　重型铸件组合结构。带有挡料环和多块内契压环，以便于磨盘耐磨件的更换。在喷吹环下部设有粗粉落料刮板，以便将其排出。立式磨粉机磨盘通过销子和螺栓与磨机减速机的输出发兰连接。其中挡料环的高度可通过增减垫圈来调整。喷吹环处有耐磨衬板。

　　四、立式磨粉机主辊装置

　　两三套对称布置的主辊装置，通过油缸-曲臂使磨辊碾压物料，在磨盘的转动带动下，磨辊实现自转。

　　1、磨辊主要由辊套、辊体、轴承、轴承密封件、磨辊轴及等组成。

　　2、辊套采用整体复合辊套，辊体为整体铸钢件。辊套与辊体之间采用柱面-锥面组合配合形式，同时在端面用压板压紧。

　　3、轴承选用重型工程轴承。

　　4、主辊轴承由专用稀油润滑站进行润滑和冷却。密封采用密封件和气密封相结合。

　　5、设有辊子转速监测和油温监测装置。

　　6、每套磨辊分别通过两组胀套安装在桥式曲臂上。通过传感器可随时获得磨辊位置和料层厚度。同时设有辊子极限限位装置，保证磨机工作安全可靠。

　　五、立式磨粉机辅辊装置

　　1、辅辊装置主要起铺平和压实物料的作用。以提高碾磨效率减小立磨机振动。

　　2、两三套对称布置的辅辊装置，通过油缸调整辅辊的位置，在铺平和压实物料的同时它可实现自转。

　　3、辅辊主要由辊套、辊体、轴承、轴承密封件、轴等组成。

　　4、设有辊子转速监测和油温监测装置。

　　5、为了进一步对辊子转动部位进行密封，采取气密封的措施。

　　6、为了防止磨辊与磨盘的金属性接触，辅辊装置特设计极限位置缓冲器

　　六、立式磨粉机主辊加载系统

　　两三个主磨辊分别通过双向作用液压油缸和曲臂进行正常加载。每个曲臂轴的支撑点安装在支座立柱上，支撑采用带有油脂自动润滑的自调心滚子轴承，轴承选用重型工程轴承。每个液压油缸双腔均有蓄能器进行储能。同时配有相关的连接部件和附件。为了防止磨辊与磨盘的金属性接触，加载系统特设计极限位置缓冲器。配用翻辊装置可使磨辊翻出磨外方便安装和维护。

　　七、立式磨粉机干油润滑系统

　　两台干油润滑系统分别为选粉机主轴轴承和主辊曲臂轴承自动供油润滑。系统含电机、润滑油泵、油脂桶、分配器。含所有必要的连接管线。

　　八、立式磨粉机回转喂料锁风阀

　　格式给料机，在向立式磨粉机内给料的同时具有锁风功能, 含运转检测和监控系统。

　　九、立式磨粉机高效选粉机

　　通过静止导向叶片和动态鼠笼式转子进入离心式选粉，主要包括选粉机壳体：壳体分上壳体和下壳体，配有气\料混合出口以及与下壳体连在一起的进料溜子，溜子衬耐磨材料。

　　十、立式磨粉机电气系统

　　可按两种方案提供电气系统：立式磨粉机电气设备及电气控制和全套粉磨系统电气设备及控制控制。

　　由此可见，立式磨粉机主机结构比较复杂，细节部件繁多，为了保证设备长期正常运转，应该选择大品牌、品质精良的产品。

　　桂林鸿程专业制造立式磨粉机，所生产的立式磨粉机具有粉磨效率高、电耗低、入料粒度大、产品细度易于调节、设备工艺流程简单、占地面积小、噪音低、扬尘小、使用维护简便、运行费用低、耐磨材料消耗少等优点，获得海内外客户的一致认可。

　　桂林鸿程磨粉设备-HLM立式磨粉机

　　*磨盘中径*：800-5600mm

　　*进料粒度*：50mm

　　*生产能力*：5-700t/h

　　*成品粒度*：22-180μm

　　*电机功率*：450-6700kw

　　*应用领域*：广泛用于电力、冶金、水泥、化工、建材、涂料、造纸、橡胶、医药、食品等生产和生活领域。

　　*实用物料*:对于莫氏硬度在7级以下、湿度在6%以内的各种非金属矿物料具有高产高效的粉磨能力，例如水泥生料、熟料、电厂脱硫石灰石粉、矿渣微粉、锰矿、石膏、煤、重晶石、方解石、铝矾土等研磨效果佳。
